G1324数控多功能机床
  • G1324数控多功能机床
  • G1324数控多功能机床
  • G1324数控多功能机床

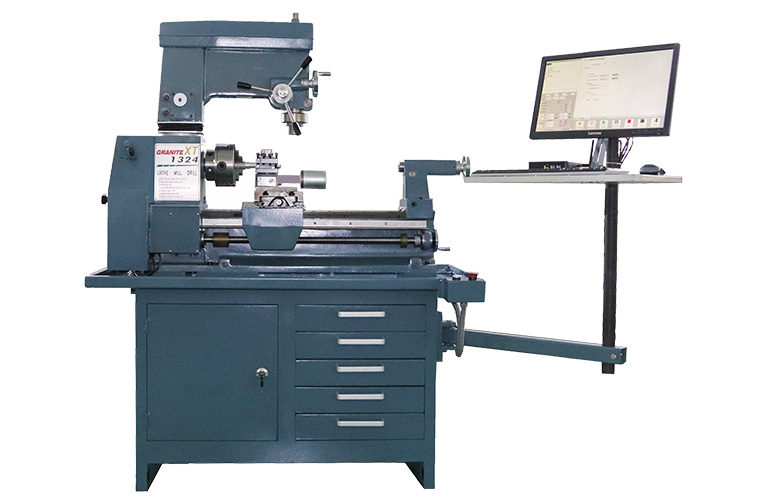

G1324数控多功能机床


PCNC数控,伺服电机,个人电脑控制,电动刀架控制

标准配置

四工位电动刀架,LCD支架,钻夹头,钻夹锥柄,铣刀杆,拉杆,顶尖,交换齿轮,工具包

可选配置

手摇脉冲发生器,铣刀夹头,立铣刀,中心架,跟刀架,活顶尖

全国24小时销售热线:0539-8486809

产品描述



G1324CNC 机型 可以连接个人电脑等数字化设备,编程与普通数控机型相似,操作简单方便具有普通数控车床、钻铣床功能,能完成车、钻、铣、镗、车公、英制螺纹等加工,适于金属及非金属零件的加工,可用于学校、医院、科研单位、维修车间、工厂及家庭等制作小型机件、工艺品。零件的小批量加工等;铣削工作台机动进给;凸轮夹紧卡盘;加长工作台。
G1324 CNC 机型 主轴为伺服电机,X向和Z向采用伺服电机控制,传动采用滚珠丝杆,传动效率快,精度高,配置四工位电动刀架,可以自动换刀;钻铣主轴跨距大,钻铣箱可360度水平旋转。

G1324CNC 拷贝.jpg



产品优势



G1324多功能数控车床主要由床身、床头箱、钻铣箱、刀架、尾座、溜板箱、进给箱、电机调节机构等组成。与同类机床相比,具有工作台长、主轴孔径大、主轴转速及加工螺纹范围大、主运动为无级变速、铣削工作台机动进给及横向机动进给与螺纹加工安全互锁等特点。
本机造型美观,功能齐全、刚性适宜,操作方便,在主轴变速、钻铣箱升降、卡盘锁紧、机动进给及功能转换操作等方面有独到之处。

技术参数



参数G1324
床身上最大回转直径330mm/13"
工作台最大回转直径190mm/7.5"
两顶尖距离610mm/24"
主轴通孔直径28mm/1.1"
车、钻铣主轴转速50-3000r/min
纵向行程510mm/20"
横向行程185mm/7.3"
小刀架行程70mm/2.75"
钻铣主轴孔锥度MT3/R8
钻铣轴行程127mm/5"
钻铣箱行程110mm/4.33"
工作台面积450x170mm/17.7"x6.7"
钻孔直径24mm/0.95"
电机功率1.5KW
主机净重/毛重300/350kg
主机外形尺寸1360x690x1750mm
主机包装尺寸1500x740x1970mm
