G1324多功能机床
  • G1324多功能机床
  • G1324多功能机床
  • G1324多功能机床

G1324多功能机床


标准配置

三爪卡盘、钻夹头、钻夹锥柄、顶尖、拉杆、交换齿轮

可选配置

底座、中心架、跟刀架、铣刀夹头、立铣刀、活顶尖等

产品描述



G1324多功能车床具有普通车床、钻铣床功能,能完成车、钻、铣、镗、车公、英制螺纹等加工,适于金属及非金属零件的加工,可用于学校、医院、科研单位、工厂及家庭等制作小型机件、工艺品等。直流无刷电机,低速扭矩大,无级变速;铣削工作台机动进给;凸轮夹紧卡盘;加长工作台。
G1324多功能车床设有安全互锁装置、过载保护装置;钻铣主轴跨距大,钻铣箱可360度水平旋转。



产品优势

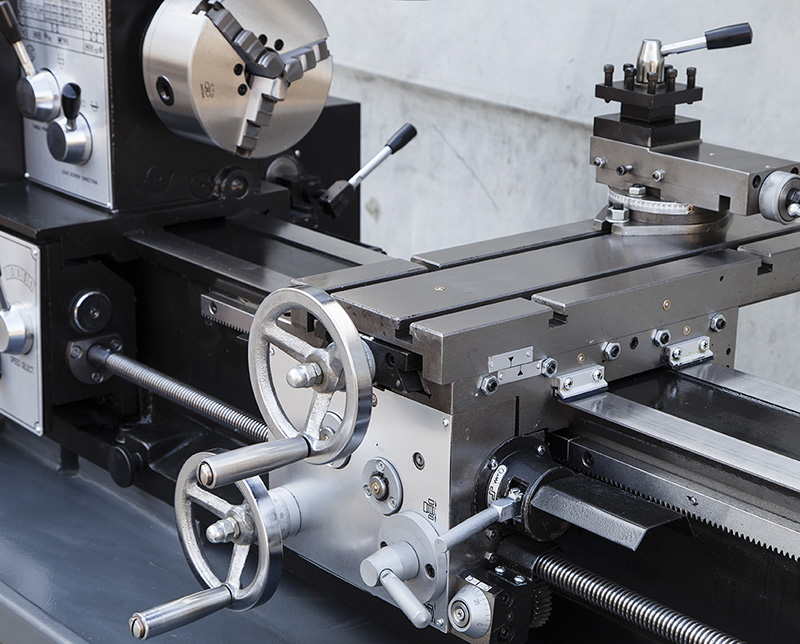

G1324多功能车床主要由床身、床头箱、钻铣箱、刀架、尾座、溜板箱、进给箱、电机调节机构等组成。与同类机床相比,具有工作台长、主轴孔径大、主轴转速及加工螺纹范围大、主运动为无级变速、铣削工作台机动进给及横向机动进给与螺纹加工安全互锁等特点。
本机造型美观,功能齐全、刚性适宜,操作方便,在主轴变速、钻铣箱升降、卡盘锁紧、机动进给及功能转换操作等方面有独到之处。




技术参数



参数

G1324

床身上最大回转直径

330mm/13"

工作台最大回转直径

190mm/7.5"

两顶尖距离

610mm/24"

主轴通孔直径

28mm/1.1"

车、钻铣主轴转速

50-3000r/min

纵向行程

510mm/20"

横向行程

185mm/7.3"

小刀架行程

70mm/2.75"

公制螺距/级数

0.35-6.5mm /24

英制螺距/级数

7-52T.P.I/21

纵向进刀量/级数

0.067-0.5mm/r/21

横向进刀量/级数

0.021-0.157mm/r/21

钻铣主轴孔锥度

MT3/R8

钻铣轴行程

127mm/5"

钻铣箱行程

110mm/4.33"

工作台面积

450x170mm/17.7"x6.7"

钻孔直径

24mm/0.95"

电机功率

1.1KW

主机净重/毛重

300/350kg

主机外形尺寸

1325x585x1030mm

主机包装尺寸

1260x570x1100mm

底座包装尺寸

左箱:760x450x410,右箱:760x 450x350mm




典型工件



ss



专机定制



山东临沂金星机床有限公司原临沂机床厂,创建于1965年,是以研发、生产制造机电一体化数控机床产品和特色出口产品等为主营业务的国家级高新技术企业,具有年生产立式加工中心数控铣床数控车床、普通车床、车铣复合机床平面磨床等万余台的综合生产能力,企业通过IS09001国际质量体系认证,享有自营进出口经营权,为山东省专利明星企业,拥有省级企业技术中心。

我厂有多年专用机床定制经验,在通用数控机床、加工中心的基础上重新设计,工序集成,加装回转工作台、动力铣头、组合铣夹头等,设计出曲轴加工专用机床、连杆加工专用机床、水表壳加工专用机床、航空插头专用机床、汽油机外壳倒角加工机床、液压管接头专用机床等。生产效率普遍提升两倍以上,人工成本降低若干倍。
        欢迎来电咨询,售前工程师将竭诚为您服务。
