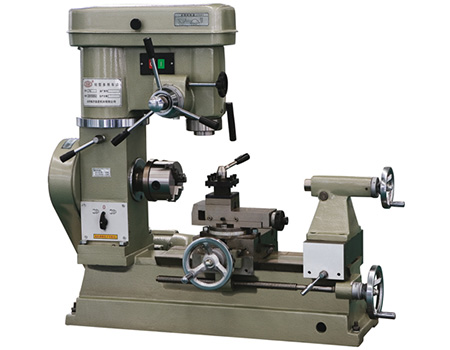

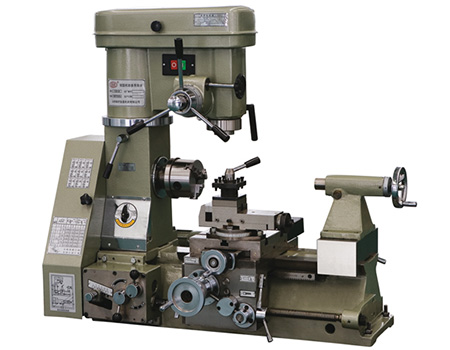

CQB9111多功能机床
  • CQB9111多功能机床
  • CQB9111多功能机床
  • CQB9111多功能机床

CQB9111多功能机床


龙门结构刚性、稳定性好

标准配置

三爪卡盘、顶尖、拉杆、压力油枪、随机工具

可选配置

车刀、盘铣刀、镗杆、铣刀夹头、攻丝夹头活顶尖、平口钳、钻夹头

产品描述



CQB9111多功能机床属于多功能复合机床,兼具普通机床及钻、铣床的功能,能完成车、钻、铣、镗、攻螺纹、车螺纹(英制螺纹特殊订货)等加工。
CQB9111多功能机床可广泛用于机械加工修理行业,主要加工中、小型零件。也可用于学校、医院、科研单位、工厂以及家庭制作教具试验装置和工艺品等。



产品优势



CQB9111多功能车床由床身、床头箱、钻铣箱、工作台、刀架、尾座、走刀箱、溜板箱和垂直升降机构等组成。钻铣部分采用龙门框架封闭结构,横梁既可沿左右立柱垂直升降,又可绕左立柱转动,车削主轴采用短悬伸法兰,尾座套筒全宽配合。整机刚性好,便于操作,附件齐全。

技术参数



参数

CQB9111

床身上回转直径

300mm

工作台回转直径

180mm

车、钻铣主轴转速

200-1800/9 r/min  250-2010/9 r/min

主轴通孔直径

20mm

钻铣主轴孔锥度

MT2

纵向行程

350mm

横向行程

200mm

小刀架行程

60mm

公制螺纹/级数

1-3/9 mm

纵向进刀量/级数

    0.066-0.226/0.08-0.0264/12(mm/r)

横向进刀量/级数

0.037-0.127/0.045-0.15/12(mm/r)

钻铣轴行程

                     95mm

钻铣箱行程

240mm

工作台面积

210*280mm

钻孔直径

24mm

电机功率

550(750),550w

主机净重/毛重

310/400kg

主机外形尺寸

1250*650*1100mm

主机包装尺寸

1350*760*1200mm




典型工件



ss
