STC100双头数控车床
  • STC100双头数控车床
  • STC100双头数控车床
  • STC100双头数控车床

STC100双头数控车床


双头车床50/80/100/125,可配单液压筒夹或者双液压筒夹
  • 标准配置
  • 凯恩帝系统、电动刀架、照明系统、自动润滑系统、冷却系统、全封闭防护罩等
  • 可选配置
  • 发那科、西门子、华中等数控系统,排刀架、不同规格的液压夹头
  • 产品描述


    STC100数控双头车床除具有通用数控车床的切削功能完成圆柱、圆锥、阶梯轴、端面、镗孔、切槽、螺纹、圆弧面等形状的高效、自动、精密加工,还具有双面车削的功能,工件从中间装夹,加工时两端同时进行。主要用于加工轴类零件,同轴度好。
    STC100双头
    数控车床属于双主轴、双刀架形式,可同时对两个相同零件或两个不同零件进行复合加工;还可以对零件需两亮度面铣削加工(即一主轴进行正常车削,另一主轴当背轴使用);同时还配备双刀架,双动力头以及钻夹座、车刀座可装多把刀具,而且可将刀具进行不同方向调整,从而对两件侧面铣削、车削、钻削、攻牙,断面铣削、钻削、攻牙、磨削等工序。

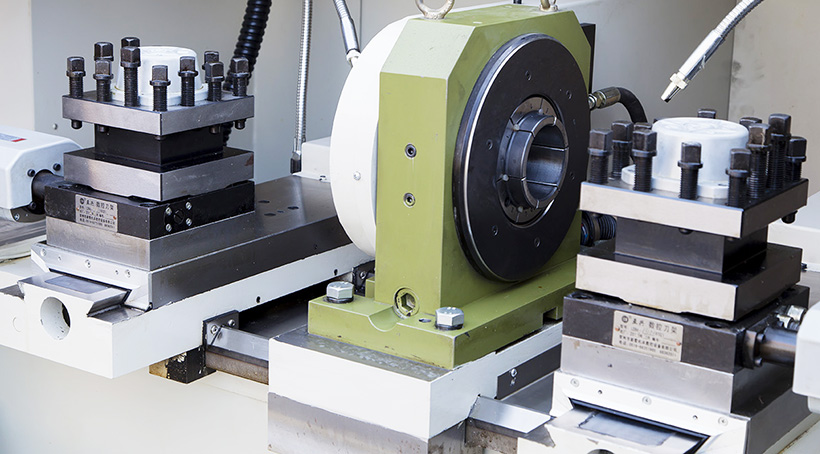

    (图为单筒夹结构)

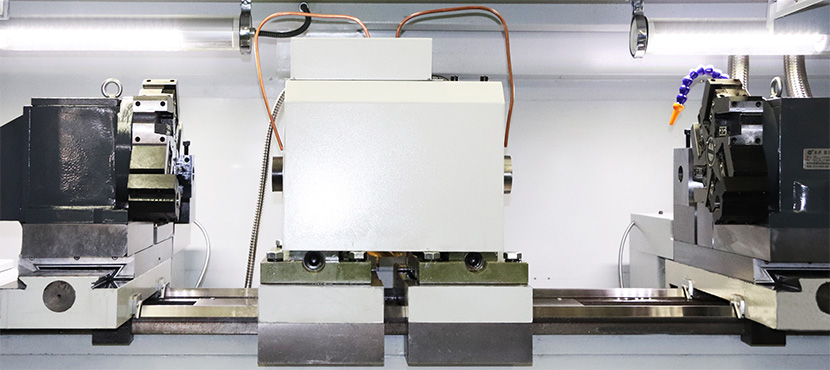

    (图为双液压筒夹结构,加长工作台可安装动力头)



    数控双头车床视频展示



    产品优势


    STC100数控双头车床系统配置为双通道,进给轴四轴四联动,左右通道同时加工。
    (1)工件从中间装夹,加工时两端同时进行。
    (2) 一台机床同时有两套滑板、工作台,分别控制。
    (3) 整体铸铁底座,铁屑及冷却液独立箱体收集,便于清理。
    (4) 床身导轨经感应淬火和精密磨削,纵、横向滑动导轨采用F4复合材料,具有良好的抗震性和耐磨性。
    (5)数控系统采用国内领先的全功能经济型数控系统,操作方便、性能稳定可靠。
    (6)主轴采用无级调速,具有恒线速度加工功能,以适应不同直径加工面的要求。
    (7)采用变频器的制动功能,使主轴停止时迅速而平稳。
    (8)低速时运行平稳,高速时带载力矩大。
    (9)机床刚性好,电机功率大,可适应大切削量要求。



    技术参数


    内    容单 位参数
    床身上最大工件回转直径mm460
    刀架上最大工件回转直径mm260(配置电动刀架)
    200(配置排刀架)
    最大工件长度mm700
    X向最大行程mm300
    Z向最大行程mm400
    主轴转速范围r/min100-1200r(变频无级调速)
    主轴电机功率kW3
    主轴通孔直径mm100
    X、Z轴快速移动速度m/min伺服电机X:6,Z:8
    X、Z最小设定单位mmX:0.001    Z:0.001
    X、Z轴向进给速度mm/minX:6    Z:8
    机床占地面积mm270*1700*1660
    (长×宽×高)
    净     重kg1500
    冷却泵电机W125




    典型工件


    ss


    专机定制


    山东临沂金星机床有限公司原临沂机床厂,创建于1965年,是以研发、生产制造机电一体化数控机床产品和特色出口产品等为主营业务的国家级高新技术企业,具有年生产立式加工中心数控铣床数控车床、普通车床、车铣复合机床平面磨床等万余台的综合生产能力,企业通过ISO9001国际质量体系认证,享有自营进出口经营权,为国家级专精特新小巨人企业、中国专利山东明星企业,拥有省级企业技术中心、省级一企一技术中心。

    金星机床拥有多年专用机床制造经验,在通用数控机床基础上重新设计、工序集成,设计出差速器壳体专用机床、砂轮加工专用机床、曲轴加工专用机床、水表壳加工专用机床、航空插头专用机床和汽油机外壳倒角加工机床。生产效率提升的同时降低了人工成本。
