JXL46数控车床
  • JXL46数控车床
  • JXL46数控车床
  • JXL46数控车床

JXL46数控车床


整体式床身结构,整体主轴,刚性好,精度高。规格直线导轨、滚珠丝杠及重载丝杠专用轴承,性能更加稳定可靠。大角度侧排屑,方便可靠。X方向、Z方向行程大,方便多种零件加工。

标准配置

GSK980系统 排刀座

可选配置

KND、西门子、新代等数控系统 排屑机 自动上下料单元

产品描述



JXL46斜床身数控车床是两轴联动半闭环数控车床,根据当代先进的设计制造技术,执行国家现行最新精度标准及我厂刚度标准,配置国内、外先进的功能部件,各项运动安全可靠。适合加工形状复杂的回转零件,能进行柱面、曲面、锥面、阶梯面、各种内外螺纹、钻孔、扩孔、铰孔和滚压等加工,尤其适合大批量零件的加工。机电一体化设计,操作、维修方便。所有铸件采用树脂砂材料,铸件尺寸精度高,刚性强,表面质量好,铸件均经过自经过人工时效与振动时效处理,来降低和均化各工件残余应力,防止工件变形,提高机床的耐磨性、稳定性、抗振性,使机床长期稳定地连续高速加工。

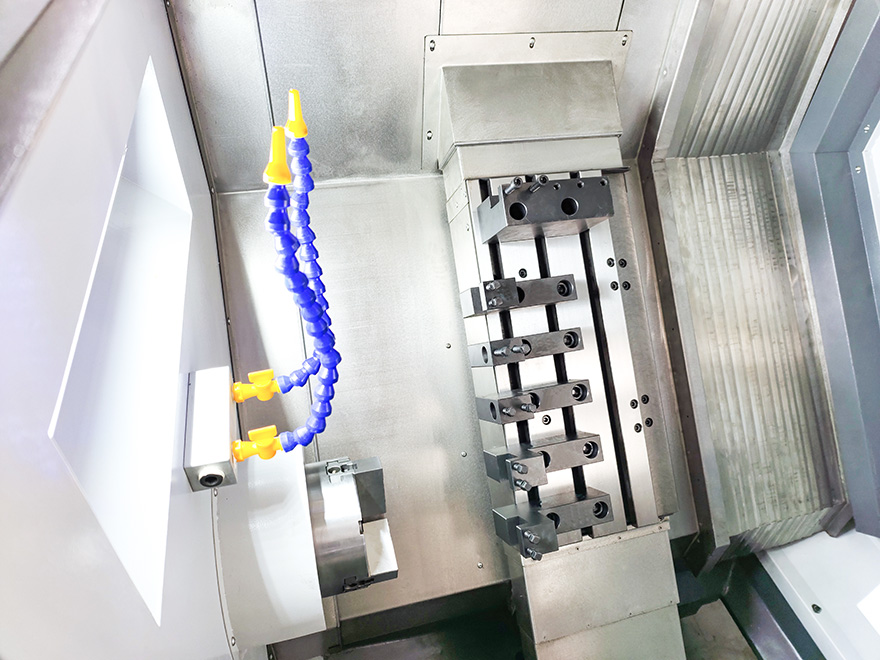

JXL46斜床身数控车床内部结构


粗糙度试验视频




产品优势



1、床身采用45度整体式结构,整体主轴,刚性好,精度高。

2、采用大规格直线导轨、滚珠丝杠及重载丝杠专用轴承,性能更加稳定可靠。

3、X向行程大,可摆放6把刀具;Z向行程360mm,方便钻镗深孔及使用桁架机械手。

4、外置大容量液压站及大功率油泵,解决高温天气液压夹具夹持松动问题。

5、增加不锈钢内部整体防护罩,避免水雾潮气进入电气箱对电气件的损害。

6、大角度侧排屑,方便可靠。


技术参数



规格参数
加工能力床身最大回转直径480mm
工作台最大回转直径160mm
主轴最大通过棒料直径46mm
机床精度定位精度X/Z0.02/0.015mm
重复定位精度X/Z0.0035/0.003mm
进给轴Z向行程360mm
X向行程(双向)840mm
快速进给X/Z36m/min
扭矩X/Z6N.m
主轴主轴类型整体式主轴
主轴转速范围100-4500r/min
主轴头形式A2-5
主轴通孔直径56mm
伺服主电机额定功率5.5kW(可选7.5kW)
卡具夹紧动力液压
主轴夹具6"卡盘/筒夹
油缸形式回转油缸
刀架刀架形式排刀架
刀具数量6把
标准刀方尺寸20×20mm
最大镗刀直径25mm
机床尺寸长×宽×高2340×1400×1700mm
净重/毛重2600/2800kg
传动件滚珠直线导轨X/Z30/35mm
滚珠丝杠X/Z3212/3212
滚珠丝杠专用轴承760305(φ25/φ62mm)




典型工件



ss
