CAK6136c数控车床
  • CAK6136c数控车床
  • CAK6136c数控车床
  • CAK6136c数控车床

CAK6136c数控车床


1、滚珠丝杠直径大 2、床身跨距宽320mm,稳定性好 3、厚的钣金(护罩厚度2mm) 4、整体底座,刚性好,底座大斜坡式排削,排削方便。 有550/850两种机型
  • 标准配置
  • 三爪卡盘 照明系统 导轨润滑系统 冷却系统 四工位电动刀架 GSK980数控系统
  • 可选配置
  • 中心架 跟刀架 排刀架 活顶尖 其它品牌数控系统
  • 产品描述


    CAK6136c数控车床主要用于加工轴类、盘类件、壳体件、模具等精度高的零件,其较高的加工性能和可拓展性能使其广泛应用于各种精密零件的加工中。
    CAK6136c数控车床是我公司开发设计的具有自主知识产权的产品之一。该机床采用机电一体化结构,应用三维设计软件进行优化设计,并进行有限元分析,使机床结构设计更加合理,机床刚性、精度保持性、可靠性趋近完美。通过引进先进的设计理念,科学的设计手段,解决了传统设计无法回避的不足。

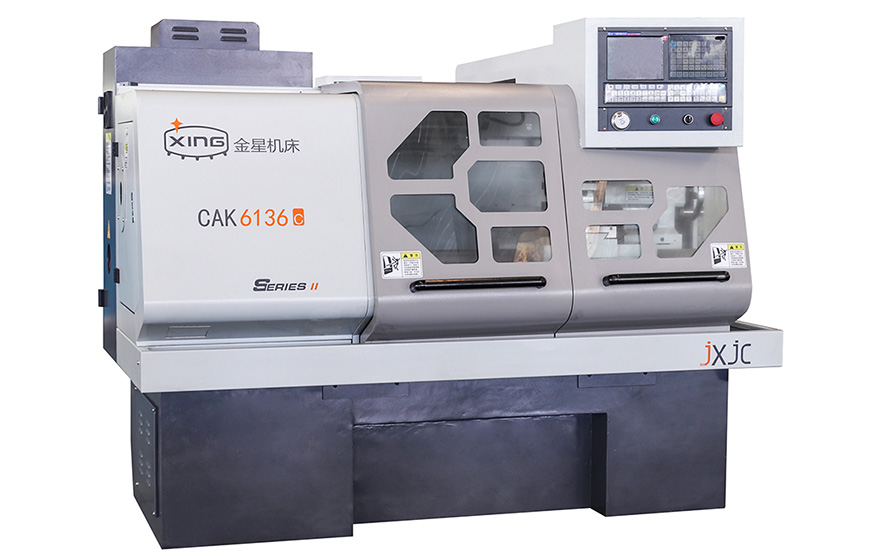

    图为CAK6136c数控车床800机型

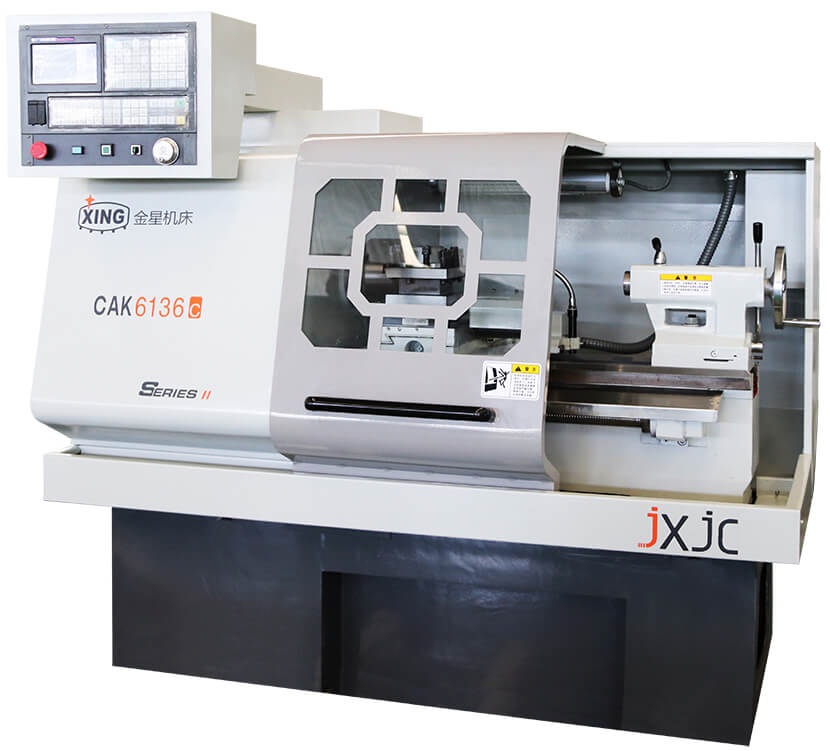

    图为CAK6136c数控车床500机型



    数控车床视频展示




    产品优势


    1、床身采用高标铸铁(HT300)一次成型铸造,刚性好,抗振能力强;导轨面经中频淬火,保证了长寿命、高精度和良好的保持性;
    2、床头箱体上部开口为锁口样式,结构刚性强,能适应大切削加工;主轴通孔直径大,由精密高速轴承支撑,旋转稳定,既可重切又可精车;
    3、X向和Z向采用精密研磨级滚珠丝杠副,并使用60度丝杠专用角接触球轴承支撑,保证了很高的加工精度、定位精度及精度保持性。机床在出厂前采用激光检测仪进行动态精度检测和补偿,因而机床具有高的定位精度和重复定位精度。
    4、底座采用整体底座,消失模铸造,外观平正美观;
    5、电动刀架,换刀快速方便(也可配排刀架);
    6、可以根据用户需要加装气动装置和液压装置、油浴式送料机等

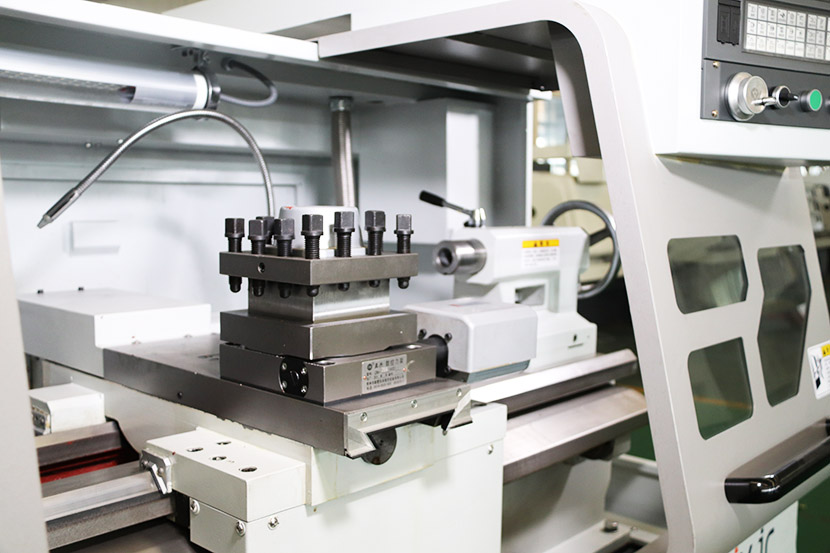

    图为CAK6136c数控车床内部,加长床身

    技术参数


    参 数

    CAK6136c

    床身上最大回转直径

    400mm

    工作台最大回转直径

    200mm

    主轴转速范围(无级)

    50~2000r/min

    主轴通孔直径

    54mm

    主轴孔锥度

    MT6

    两顶尖距离

    530/830mm

    最大纵向行程

    515/815mm

    最大横向行程

    300mm

    尾座套筒行程

    140 mm

    尾座套筒锥度

    MT4

    车刀规格

    20x20mm

    快速移动速度

    X : 6   Z : 8 m/min

    精车圆度

    0.005 mm/100 mm

    精车圆柱度

    0.01mm/100 mm

    电机功率

    4/5.5KW

    最小设定单位

    0.001mm

    重复定位精度

    X:0.005 Z: 0.006mm

    净重/毛重

    1350/1450 1550/1650Kg

    外形尺寸(长´宽´高)

    1850/2150*1400*1750mm






    典型工件


    ss
