XH7130立式加工中心
  • XH7130立式加工中心
  • XH7130立式加工中心
  • XH7130立式加工中心

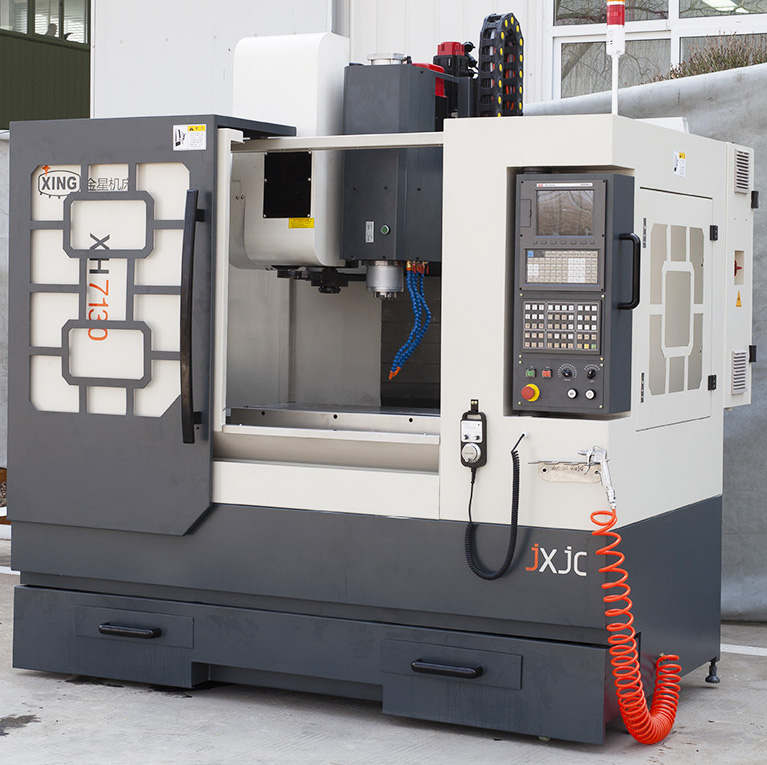

XH7130立式加工中心


【工作台面积】:300mm*600mm 【XYZ轴行程】:500mm*295mm*450mm
  • 标准配置
  • 凯恩帝系统、圆盘式刀库、气动打刀缸、照明系统、冷却系统、自动润滑系统、成套随机工具、垫铁、BT40-ER32-100刀柄
  • 可选配置
  • 发那科、西门子、华中等数控系统,斗笠式刀库、精密平口钳、BT40拉丁、BT40铣夹头、组合压板一套、可增加第四轴等
  • 产品描述


    XH7130立式加工中心是我司针对小型五金零件及产品研发的一款高性价比立式加工中心该机床具有整机结构刚性强、精度稳定、故障率低、可靠性好的优点,是小型产品加工利器该机床具有整体结构强,机床结构经过有限元分析优化,刚性更强,结构更稳定。
    肋骨式机头设计:内部筋条加粗加大,强化结构刚性大幅提高加工稳定性。
    加工特性:具备钻攻中心与加工中心两者的全部性能。

    XH7130加工中心可实现数控钻削、铣削、镗孔、扩孔、攻丝等自动循环加工,适用于模具及批量零件生产,即可坐标镗孔,又精确高效地完成各种复杂曲线的凸轮、样板、压膜、弧形槽等零件的自动加工及学校教学培训。

    进口主轴单元速度高,可靠性好。导轨跨距大,整体刚性好。其中XH7130:X,Y,Z三轴采用直线导轨。




    产品优势


    1. 床身:采用高级树脂砂铸造及箱型结构设计制造而成,经时效处理消除内应力,材质坚韧,加上箱型结构设计,高刚性机体结构,使加工中心具有足够之刚性及强度整机展现耐切削能力及精度高之特性。

    2. 传动轴: X/Y轴采用直线导轨设计。立柱、鞍部、头部及底座,由高级树脂砂铸造及箱型结构设计制造而成。

    3. 丝杆:三轴采用高精度双螺帽预压之精密滚珠螺杆,配合两端支撑座的锁拉设计,能消除传动背隙并预先补偿温升造成之误差,确保定位精度。

    4. 主轴马达:采用高转速马达,使加工中心在高速、低速及轻、重切削都有非常好的表现。

    5. 主轴头:采用高精度、高刚性之主轴头,它能承受径向与轴向负荷的重切削及长时间重切削加工,并能维时加工高度精度。

    6. 刀库:采用斗笠式/圆盘式刀库,提供快速、平稳、可靠的刀具交换动作,由PLC软件控制,快速的速成换刀动作,减少非切削时间。

    7. 电气箱:电气箱装有热交换器,确保系统稳定,外部配线部分有保护蛇管,能耐热、耐油水。

     8. 润滑系统:采用自动脱压式润滑系统集中给油,以先进脱压间歇式供油系统,以定时、定量、定压、个别方式提供每个润滑点适时、适量之给油,确保每一润滑位置确时得到润滑油,使加工中心长时

    间运作无后顾之忧。

        9. 全密式板金:金星机床对xh7130加工中心板金设计着重于外观美、环保及合乎人体工学。全密封式板金设计,彻底防止切削液及切削液飞溅于加工中心外,使加工中心的周围可保持干净。


    技术参数


    参 数

            XH7130

    工作台尺寸

    300x600mm

    工作台最大承重

    160kg

    X、Y、Z轴行程

    500、295、450mm

    主轴端面至工作台距离

    450mm

    主轴中心至立柱导轨面距离

    340mm

    X、Y、Z轴快速移动速度

    20、20、12 m/min

    主轴转速

    50-8000 r/min

    主轴孔锥度

    BT40

    伺服主电机功率

    3.0/3.7KW

    刀库容量

    10

    刀具最大重量

    4kg

    刀具最大直径(相邻刀)

    100mm

    定位精度

    ±0.016mm

    重复定位精度

    ±0.006mm

    整机重量

    2800Kg

    外形尺寸(长´宽´高)

    1890*1950*2400mm




    典型工件


    ss


    专机定制


    山东临沂金星机床有限公司原临沂机床厂,创建于1965年,是以研发、生产制造机电一体化数控机床产品和特色出口产品等为主营业务的国家级高新技术企业,具有年生产立式加工中心数控铣床数控车床、普通车床、车铣复合机床平面磨床等万余台的综合生产能力,企业通过ISO9001国际质量体系认证,享有自营进出口经营权,为国家级专精特新小巨人企业、中国专利山东明星企业,拥有省级企业技术中心、省级一企一技术中心。

    金星机床拥有多年专用机床制造经验,在通用数控机床基础上重新设计、工序集成,设计出差速器壳体专用机床、砂轮加工专用机床、曲轴加工专用机床、水表壳加工专用机床、航空插头专用机床和汽油机外壳倒角加工机床。生产效率提升的同时降低了人工成本。
