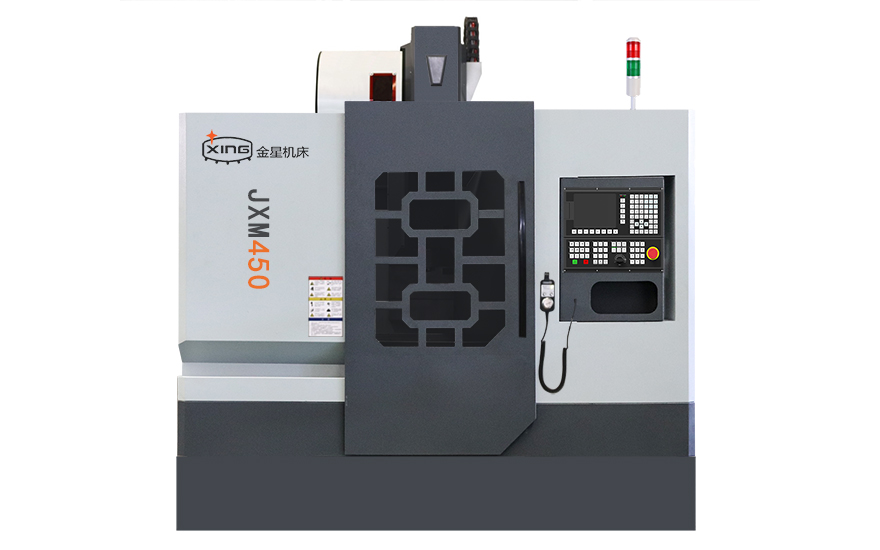

JXM450高速加工中心
  • JXM450高速加工中心
  • JXM450高速加工中心
  • JXM450高速加工中心

JXM450高速加工中心


JXM450高速加工中心采用精密滚珠丝杠传动,精度高、寿命长。纵向大行程,X、Y轴采用直线导轨,移动速度快,精度高;Z轴采用滚柱直线导轨、承受载荷大,刚性高。采用伺服主轴,扭矩大,精度高,稳定性好,运行速度快。床身采用优质铸件、合理布筋,具有极好的刚性。

标准配置

凯恩帝数控系统、伺服主轴、圆盘式刀库(24把)

可选配置

其他品牌数控系统、排屑机、自动上料机械手、第四轴

产品描述



JXM450高速加工中心是我公司推出的一种三轴控制、高效高速型立式加工中心,在设计中注重刚性、精度及精度保持性、易操作性和维修性这三个用户最为关心的问题,可实现钻削、铣削、镗孔、扩孔、铰孔、钢性攻丝等的自动工作循环,定位和重复定位精度高,可靠性好,适合于模具及批量零件生产采用国内外知名数控系统,可靠性高。

JXM450高速加工中心

JXM450高速加工中心配置全防护,有效的防止切削液和切屑四处飞溅,外形造型美观、大方;配台湾专业知名公司生产成套主轴,具有良好的性能、强劲的拉刀力及使用寿命;台湾产机械手圆盘式刀库,换刀速度快;选配数控转台可形成四轴坐标联动加工;配台湾专业知名公司生产成套主轴,具有良好的性能、强劲的拉刀力及使用寿命;选配自动排屑装置,配合床身结构保证内部整洁;选配主轴油冷等。




产品优势



X、Y、Z采用精密滚珠丝杠传动,精度高、寿命长。纵向行程大,X、Y轴采用直线导轨,移动速度快,精度高。Z轴采用滚柱直线导轨、承受载荷大,刚性高。采用伺服主轴,扭矩大,精度高,稳定性好,运行速度快。X、Y、Z轴采用自动润滑。床身采用优质铸件、合理布筋,具有极好的刚性。主轴单元采用变频伺服电机(带编码器反馈)经同步带驱动精密高速主轴(BT40锥孔)的结构。由主轴伺服驱动器控制主轴电机,经同步带驱动精密主轴,控制精度高,力矩特性好

技术参数





项目

内容

单位

参数

加工

范围

工作台纵向(X轴)移动最大距离

mm

1000

工作台横向(Y轴)移动最大距离

mm

500

主轴箱立向(Z轴)移动最大距离

mm

500

主轴

主轴转速范围

r/min

50~8000(无级)

主电机功率

kw

7.5

主轴锥孔


BT40

主轴中心到立柱导轨面距离

mm

587

主轴鼻端到工作台表面距离

mm

200-700

工作台

工作台尺寸

mm

450×1100

XYZ向进给速度范围

m/min

24/24/24

精度

XYZ定位精度

mm

0.018

XYZ重复定位精度

mm

0.008

其它

冷却泵电机功率

kW

1.5

三轴伺服电机扭距

N.m

15/1515

罩壳


全封闭罩壳

机床外形尺寸(长×宽×高)

mm

2600×2200×2800

机床净重

kg

5000




典型工件



ss



专机定制



山东临沂金星机床有限公司原临沂机床厂,创建于1965年,是以研发、生产制造机电一体化数控机床产品和特色出口产品等为主营业务的国家级高新技术企业,具有年生产立式加工中心数控铣床数控车床、普通车床、车铣复合机床平面磨床等万余台的综合生产能力,企业通过IS09001国际质量体系认证,享有自营进出口经营权,为山东省专利明星企业,拥有省级企业技术中心。

我厂有多年专用机床定制经验,在通用数控机床、加工中心的基础上重新设计,工序集成,加装回转工作台、动力铣头、组合铣夹头等,设计出曲轴加工专用机床、连杆加工专用机床、水表壳加工专用机床、航空插头专用机床、汽油机外壳倒角加工机床、液压管接头专用机床等。生产效率普遍提升两倍以上,人工成本降低若干倍。
