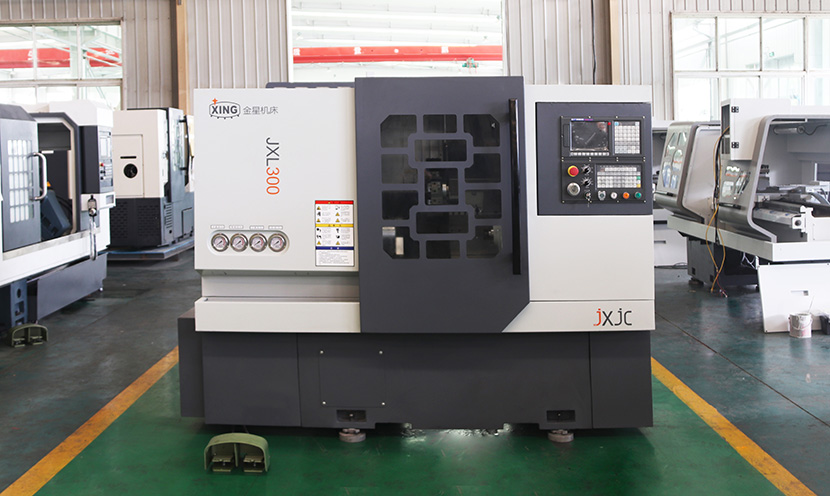

斜床身数控车床JXL300产品展示视频

责任编辑:金星机床       发布时间: 2019-06-19



    斜床身数控车床JXL300所有结合面均经手工刮研,床头箱采用HEXAGON三坐标测量仪检测,整机采用激光干涉仪进行检测,有效的保证Z轴、X轴的定位精度,反向间隙及机床的稳定性,重复定位精度可达到5微米以内。 所有铸件采用树脂砂材料,铸件尺寸精度高,刚性强,表面质量好,铸件均经过自经过人工时效与振动时效处理,来降低和均化各工件残余应力,防止工件变形,提高机床的耐磨性、稳定性、抗振性,使机床长期稳定地连续高速加工。

JXL300斜床身数控车床优势

1、机电一体化设计,布局合理,结构紧凑,功能齐全
2、全防护设计,操作维修方便;落地式水箱,清理维护方便,防漏性能好;
3、整体式床身,45度倾斜导轨,高刚性结构,排屑性能好;增加排屑器后,可实现自动排屑。配备高扬程、大流量水泵,实现强力冷却;
4、两轴均采用直线导轨,无间隙传动,刚性好,精度高;
5、主轴为高刚性高速结构,采用伺服电机驱动,可实现无级变速以及恒线速切削和高速切削。

6、液压尾座采用自动尾座体,方便使用。


JXL300斜床身数控车床技术参数



项      目 单位 主要规格参数
加工
范围
床身上最大回转直径 mm 500
工作台上最大回转直径 mm 300
纵向Z mm 400
横向X mm 排刀架350 液压刀塔250
X轴快速移动速度 m/min 24
Z轴快速移动速度 m/min 24
极限
行程
X轴 mm 350
Z轴 mm 500
主轴 主轴转速范围 r/min 50-4000
主轴头形式   A2-5
主轴孔锥度 MT 6
主轴通孔直径 mm 52/55
液压卡盘规格(中空) in 6(英寸)
液压卡盘通孔直径 mm 42
主轴伺服电机额定功率 Kw 3.7
液压
尾座
尾座套筒直径 mm 70
尾座套筒行程 mm 80
尾座套筒锥度 MT 3
液压
刀塔
刀具数量 8
换刀方式   最短路径  就近换刀
标准刀方尺寸 mm 20×20
最大镗刀杆直径 mm 25
其他 机床总功率 Kw 10
机床外形尺寸 mm 2200×1400×1655
毛重/净重 Kg 2600/2200
