数控车床主轴伺服驱动器报警的解决办法

发布时间:2018-08-30 15:01:38

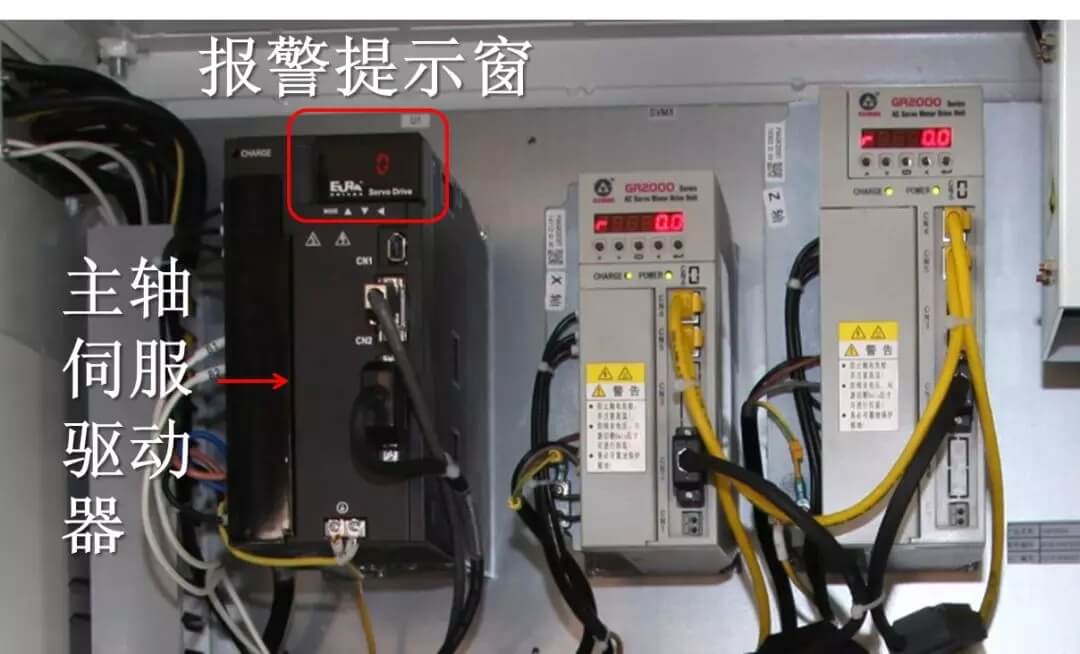

数控车床主轴驱动出现故障的时候,系统会出现"变频器报警"的提示,但这个报警涉及的因素比较复杂,要进一步的寻找原因,还要打开电箱,看伺服驱动器上显示的具体报警内容。



上电无显示




当数控车床驱动器不亮的时候,首先要检查输入电源是否正常,如下图所示:

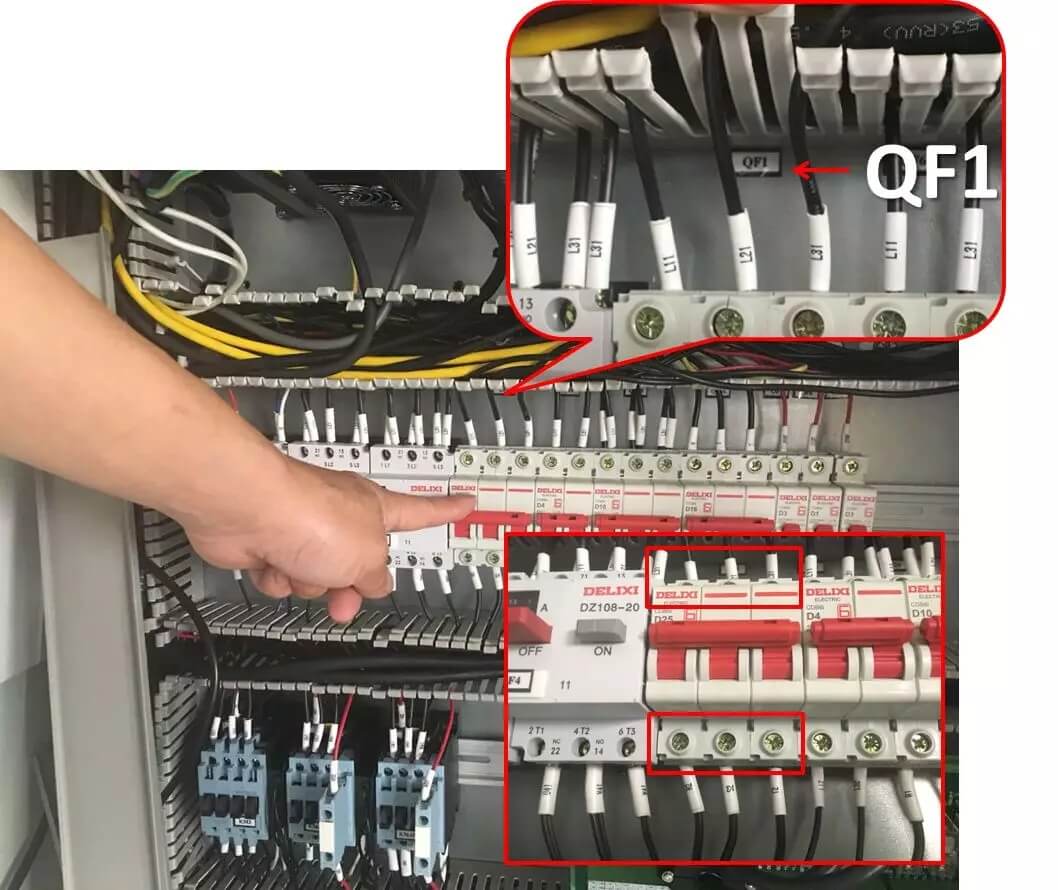

  1. 找到空气开关,它负责保护主轴伺服驱动器。

  2. 把万用表调到电压模式,先分别测量下方输出的三项电线中任意两项的电压是否是380V,再用同样方法测量上方输入的三项电线的电压是否正常。

  3. 如果电压不正常,可以尝试插拔排线,仍然无效果请联系厂家。



报警 E.FAL


  1. 出现这种报警,我们要先观察报警的时机,如果一运行就报警,检查电机接线,是否有接地现象。可以拆掉电机线单独运行驱动器排查。

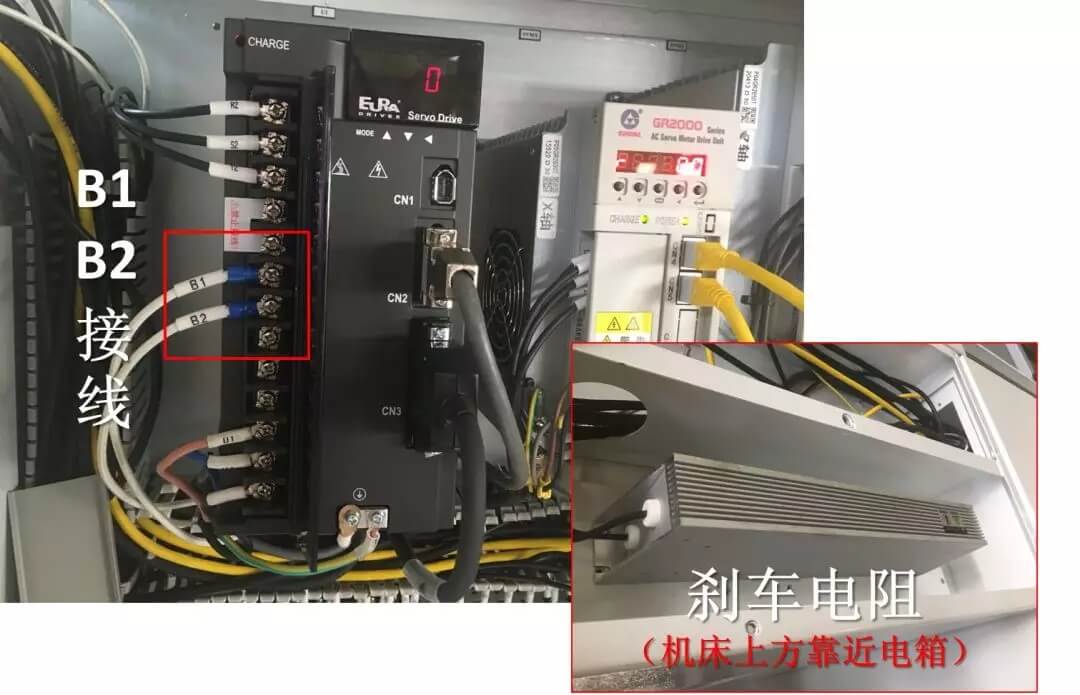

  2. 如果运行中,加减速过程中报警,我们就要检查刹车电阻是否正常,先断电,后拆下B1、B2接线,把万用表调到电阻模式,测量B1和B2间的电阻值,正常范围在75Ω-120Ω之间。(注意重新接线时不要接错)





  3. 如果测量结果不正常,请报修时告知报警内容和检测结果,方便维修人员能够正确辨别故障和申领配件,避免重复上门。



报警 E.OH1、EOH2

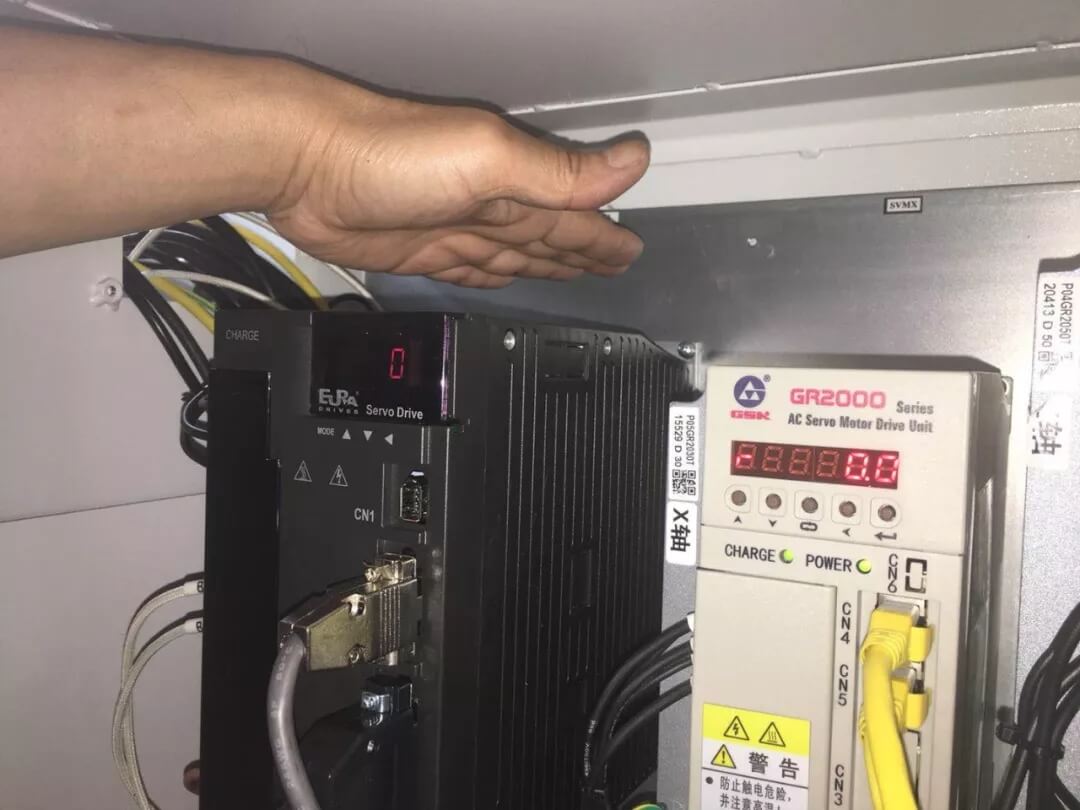

可用手放在驱动器上端测试风扇是否正常工作(风扇可智能调速,不是任何时间都处于工作状态),现场温度是否过高。如果风扇不转需要联系厂家维修,如果现场温度过高,请改善工作环境。

如果风扇工作正常,还要用手测试散热片上是否温度过高,看机床是否处于过载状态中,过载运行超过半小时以上就会出现报警,需要降低机床负载。



报警 E.dL1

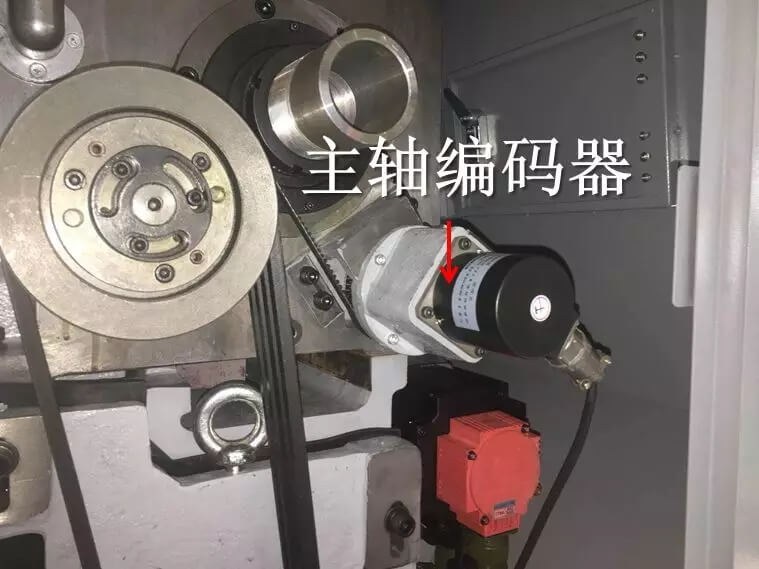

遇到这个报警,要检查主轴编码器是否正常。

  1. 先手动转动主轴,观察系统是否反馈转数。

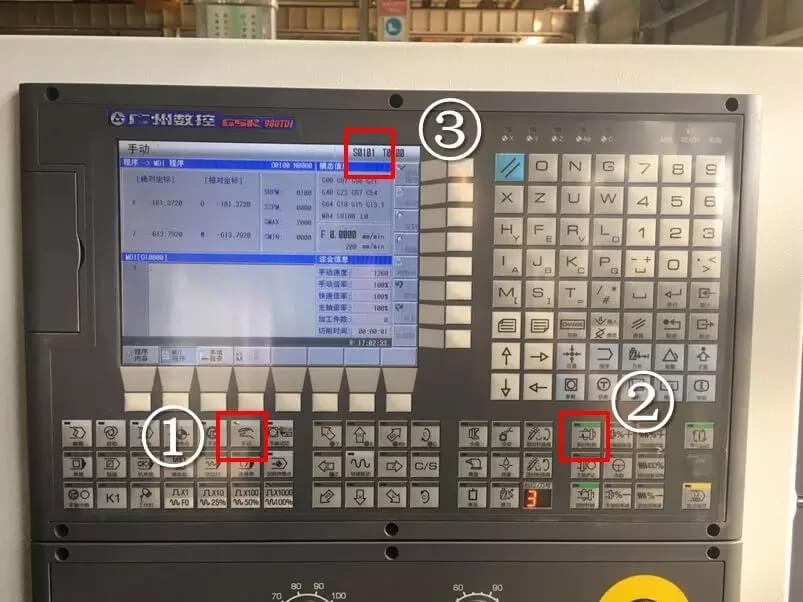

   2.先按"手动"键,然后按"顺(逆)时针转"键,观察反馈转数是否有很大偏差。

以上两步可确定主轴编码器是否故障,然后告知厂家检测结果,有利于鉴别故障点,可提高服务效率。
