双头数控车床(双头车床)的优势

发布时间:2018-03-17 13:27:46


双头数控车床(DOUBLE-FACING CNC LATHE)又称数控双头车床、双头车床,是由床身、进口液压双向主轴夹头座、双滑板工作台和双通道数控系统等组成。
对于两端同轴度要求较高的较长棒料或管类零件,用普通车床或数控车床来加工难以保证其质量。为此,我厂专门开发了双头数控车床。其加工最大直径可达150mm,最大加工长度可依件长度要求来设计。

STC100数控双头车床除具有通用数控车床的切削功能完成圆柱、圆锥、阶梯轴、端面、镗孔、切槽、螺纹、圆弧面等形状的高效、自动、精密加工,还具有双面车削的功能,工件从中间装夹,加工时两端同时进行。主要用于加工轴类零件,同轴度好。

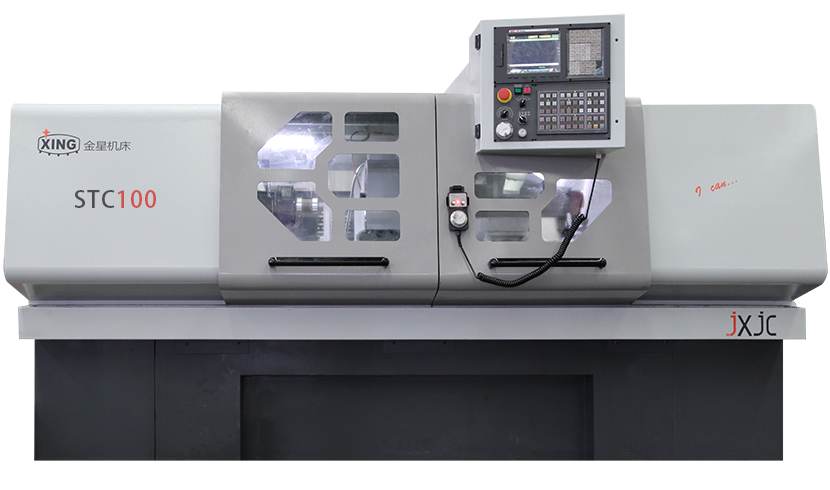

STC100双头
数控车床属于双主轴、双刀架形式,可同时对两个相同零件或两个不同零件进行复合加工;还可以对零件需两亮度面铣削加工(即一主轴进行正常车削,另一主轴当背轴使用);同时还配备双刀架,双动力头以及钻夹座、车刀座可装多把刀具,而且可将刀具进行不同方向调整,从而对两件侧面铣削、车削、钻削、攻牙,断面铣削、钻削、攻牙、磨削等工序。

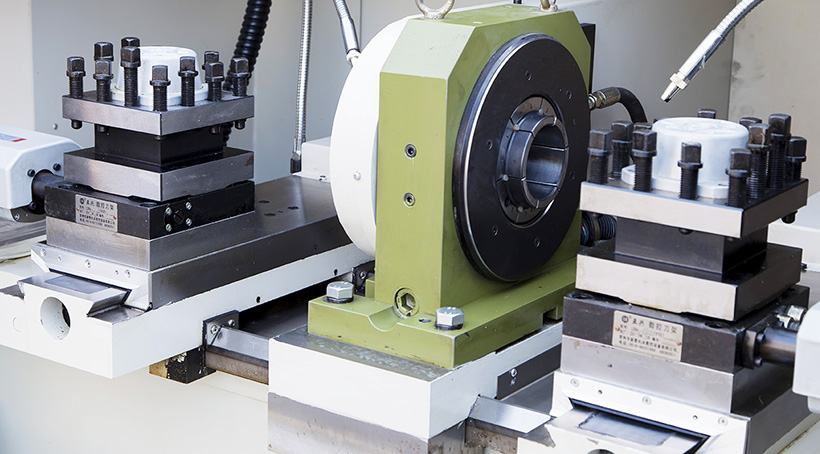

(图为单筒夹结构)

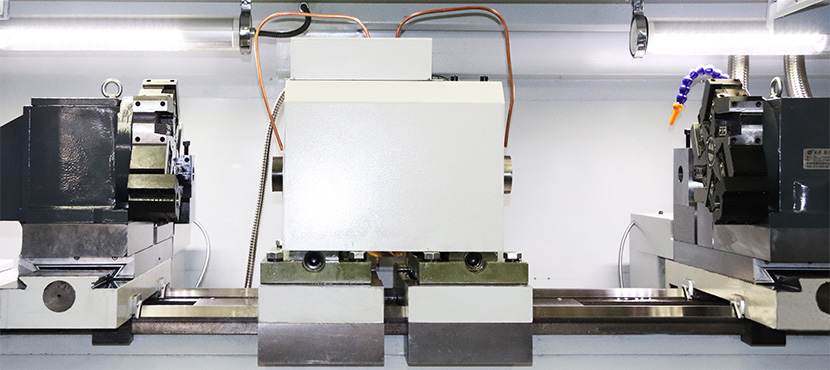

(图为双液压筒夹结构,加长工作台可安装动力头)
双头数控车床具有以下特点:
系统配置为双通道,进给轴四轴四联动,左右通道同时加工,X、Z轴均为硬轨(适合较大重量工件加工)。
1、工件夹持中间部分,加工时两端同时进行。
2、拥有两套滑板、工作台,且分别控制。
3、整体铸铁底座,铁屑及冷却液独立箱体收集,便于清理。
4、主轴采用无级调速,具有恒线速度加工功能,以适应不同直径加工面的要求。
5、数控系统采用国内领先的双通道、全功能总线数控系统,操作方便、性能稳定可靠。
6、床身导轨经感应淬火和精密磨削,纵、横向滑动导轨采用F4复合材料,具有良好的抗震性和耐磨性。
7、机床刚性好,电机功率大,可适应大切削量要求。

同轴度:同轴度就是定位公差,理论正确位置即为基准轴线。由于被测轴线对基准轴线的不同点可能在空间各个方向上出现,故其公差带为一以基准轴线为轴线的圆柱体,公差值为该圆柱体的直径,在公差值前总加注符号“Φ”。
