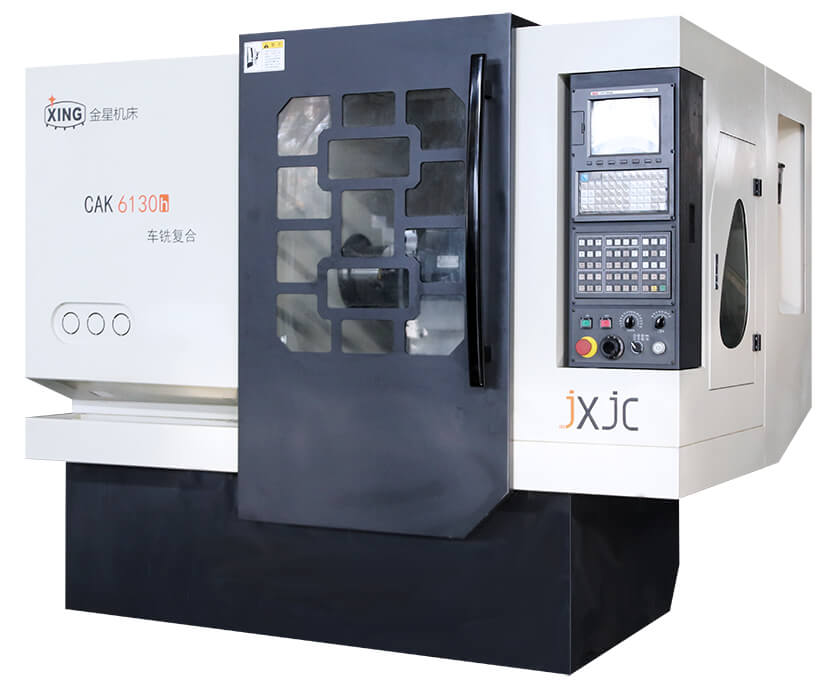

CAK6130hb车铣复合机床
  • CAK6130hb车铣复合机床
  • CAK6130hb车铣复合机床
  • CAK6130hb车铣复合机床

CAK6130hb车铣复合机床


可根据客户需求改装,专机定制
  • 标准配置
  • 三爪卡盘 照明系统 导轨润滑系统 冷却系统 四工位电动刀架 动力铣头 KND数控系统
  • 可选配置

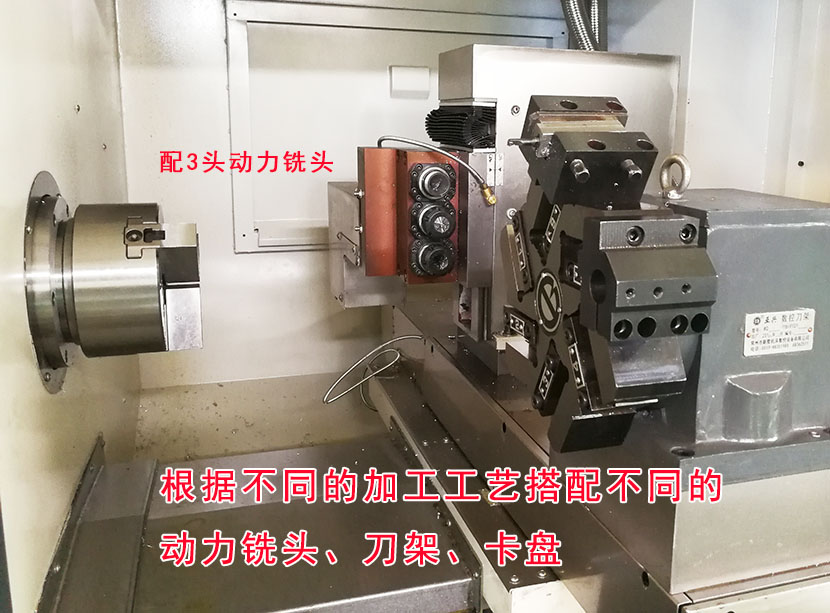

  • 气动卡盘、液压卡盘、排刀架、其它品牌数控系统、多种规格动力铣头
  • 产品描述



    CAK6130h车铣复合数控机床结构合理,机电一体化设计,整体造型美观,操作、维修方便,加工性能广泛。适用于有色金属、黑色金属及非金属零件的加工,CAK6130h车铣复合机床能完成圆柱、圆锥、阶梯轴、端面、镗孔、切槽、螺纹、圆弧面等车削加工。
    CAK6130h车铣复合数控机床比一般数控车床具有如下优势:
    整体铸造床身,导轨跨距大,刚性好。X向行程大,适合多种功能部件的安装使用。车铣钻攻一次装夹完成,精度高、效率高。伺服主轴定位、分度精度高,可自动刹车,加工质量稳定可靠。
    进口铣削动力头,可靠性高。
    此机床为车铣复合机床,可以在一台机床上既可以完成车的工序又可以完成铣的工序:
    (1)缩短产品制造工艺链,提高生产效率。
    (2)减少装夹次数,提高加工精度。装卡次数的减少避免了由于定位基准转化而导致的误差积累。同时,目前的车铣复合加工设备大都具有在线检测的功能,可以实现制造过程关键数据的在位检测和精度控制,从而提高产品的加工精度。
    (3)减少占地面积,降低生产成本。虽然车铣复合加工设备的单台价格比较高,但由于制造工艺链的缩短和产品所需设备的减少,以及工装夹具数量、车间占地面积和设备维护费用的减少,能够有效降低总体固定资产的投资、生产运作和管理的成本。
    CAK6130h车铣复合机床另一显著特点:在选择较佳切削用量、高质量刀具情况下,特别是对有色金属加工能达到以车代磨的效果。
    CAK6130h车铣复合数控机床通过数控系统控制驱动器、电机、变频器,实现主轴无级变速、正反转和纵横向进给的二轴联动,以及换刀等功能,从而实现各种功能的切削加工。加工零件前,应先按零件图选择合适的工艺进行编程,并将程序输入系统,经过对刀后,便可进行试切削。






    产品优势


    一、整体式床身
        整体式床身采用整体结构铸件 ,经时效处理,刚性强,稳定性好。底座箱分为左中右三部分,左侧内装主电机;电机安装在调节板上,调节电机高度,便可调节皮带的张紧力。右后侧安装冷却泵和切削液箱。
    本机床的前防护罩为移动式(推拉门),适用于数控车削安全加工;后防护罩左面配置强电部分,内置驱动器和变频器。
    二、纵向进给机构
        纵向进给机构安装在床头箱的下面,采用直连形式,通过固定在滑板上的丝母座,使滑板实现纵向移动。丝杆的预紧是通过拼紧螺母来实现,从而提高丝杆的拉压刚度,滚珠丝杆与螺母采用零间隙配合。使用过程中,若出现丝杆轴向窜动现象,可调整拼紧螺母来消除间隙。
    三、横向进给机构
        横向进给机构也采用直连形式,通过螺母座带动工作台实现横向移动。值得注意的是,横向进给机构采用固定在工作台上的丝母调整块进行调节,调节方便可靠,大大提高了横向进给机构调节的效率。
    两轴均采用直线滚动导轨,无间隙传动,刚性好、精度高;在长横滑板上布置有多组固定刀夹,可实现多工序一次加工,精度高。
    四、床头箱
        本机床床头箱内部设计为单一主轴结构,主轴前支承采用一个7015AC/P5角接触球轴承和一个7015AC/DT/P5成对双联角接触球轴承;后支承采用一个7013AC/BD/P5成对双联角接触球轴承,加上合理的支承距离组成典型的高速、高刚性、精密主轴系统,这也就是本机床加工时,如选择合理的切削用量、高性能刀具能达到以车代磨的关键所在。
    主轴采用交流伺服电机驱动,可实现无级变速以及恒线速切削和高速切削;标准型配备液压动力卡盘,也可按用户的要求安装套筒夹头和气动动力卡盘,装夹工件方便、工作可靠。
    五、冷却系统
        本机床冷却液的喷嘴可以移动到所需冷却的位置上,喷嘴本身可调节流量大小,使用后的冷却液流到接屑盘上,经过滤网过滤后,流回冷却箱,供重复循环使用。本机床为冷却部分留出了足够空间,也可配置自动排屑机。

    技术参数


    参 数

    CAK6130hb车铣复合机床

    床身上最大回转直径

    570mm

    工作台最大回转直径

    320mm

    主轴转速

    100-4000r/min

    主轴通孔直径

    Φ55mm

    主电机功率

       3.7KW

    最大纵向行程

    410mm

    最大横向行程

    300mm

    快速进给速度(X/Z)

    15/20  m/min

    重复定位精度(X/Z)

    0.008/0.008 mm

    精车圆柱度

    0.01 mm/100 mm

    重复定位精度

    X: 0.008 Z: 0.008mm

    净重/毛重

    1300/1400Kg

    外形尺寸(长宽高)

    2005*1460*1720mm




    典型工件


    ss


    专机定制
