差速器壳体加工专用机床

产品描述

差速器壳体加工专用机床结构合理，X向行程大，专为差速器壳体加工设计，配备三轴联动液压转台和专用夹持工装，极大的减少了工序、装夹时间，加工效率提高。

差速器壳体加工视频



产品优势

1、床身采用高强度铸铁整体斜床身箱中箱设计，并在关键部位如导轨面、主轴箱安装面、尾座安装面等部位予以充分的强化，独特的拱形结构提升了整体性能，并以最佳结构对重力、切削力进行卸荷，并传至地面；

2、主轴箱采用笼式结构并密闭兜底、超大跨距等结构，确保箱体自身刚性，以降低主轴发热，保持机床精度的稳定性；主轴箱总成通过跑合测试，调整主轴轴承预紧，监测主轴温升，热变形等，使主轴在长期工作时启动快速、平稳、精度稳定。

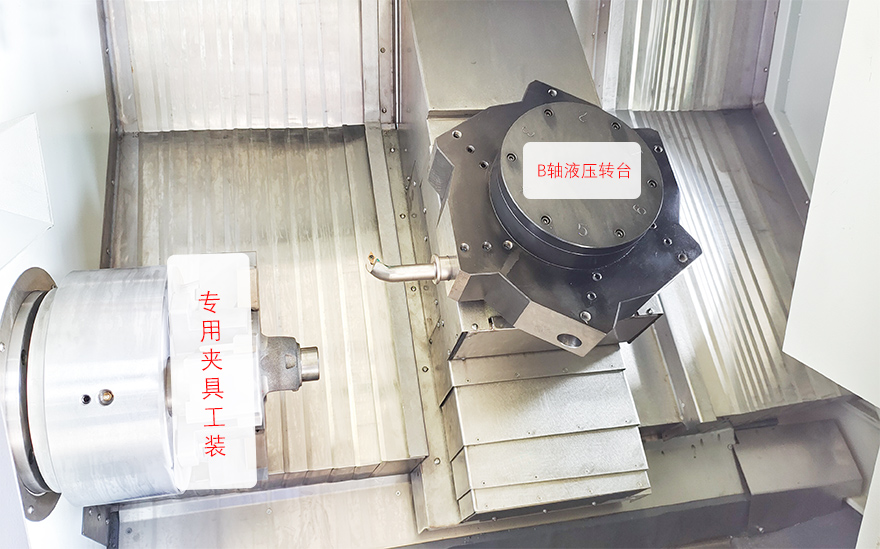

3、采用专用夹持工装，定位精度高，保持工件的一致性。

4、采用液压转台实现B轴运动，实现专用鹅颈刀具自动进刀，进行差速器壳内球面、内阶面的加工。

技术参数

项目	单位	主要规格参数
床身上最大回转直径	mm	510
工作台上最大回转直径	mm	310
两顶尖最大距离	mm	520
最大加工长度	mm	480
X/Z轴快速移动速度	m/min	24
X轴行程	mm	250
Z轴行程	mm	500
主轴转速范围	r/min	50-4000
主轴头形式		A2-6
主轴通孔直径	mm	66
液压卡盘	in	8
主轴伺服电机额定功率	kW	7.5
刀具数量	把	6
标准刀方尺寸	mm	20*20
最大镗刀杆直径	mm	25
机床总功率	kW	10
机床外形尺寸	mm	2400*1600*1750
毛重/净重	kg	3600/3400



典型工件

专机定制

山东临沂金星机床有限公司原临沂机床厂，创建于1965年，是以研发、生产制造机电一体化数控机床产品和特色出口产品等为主营业务的国家级高新技术企业，具有年生产立式加工中心、数控铣床、数控车床、普通车床、车铣复合机床、平面磨床等万余台的综合生产能力，企业通过ISO9001国际质量体系认证，享有自营进出口经营权，为国家级专精特新小巨人企业、中国专利山东明星企业，拥有省级企业技术中心、省级一企一技术中心。

金星机床拥有多年专用机床制造经验，在通用数控机床基础上重新设计、工序集成，设计出差速器壳体专用机床、砂轮加工专用机床、曲轴加工专用机床、水表壳加工专用机床、航空插头专用机床和汽油机外壳倒角加工机床。生产效率提升的同时降低了人工成本。

欢迎来电咨询，售前工程师将竭诚为您服务。
