CK6132斜床身数控车床
  • CK6132斜床身数控车床
  • CK6132斜床身数控车床
  • CK6132斜床身数控车床

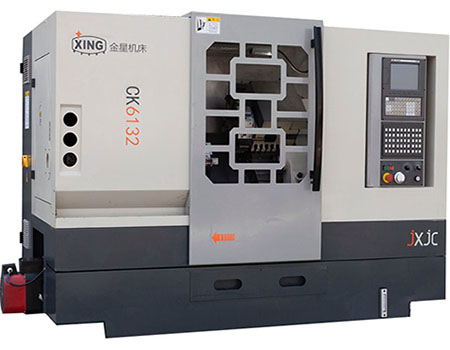

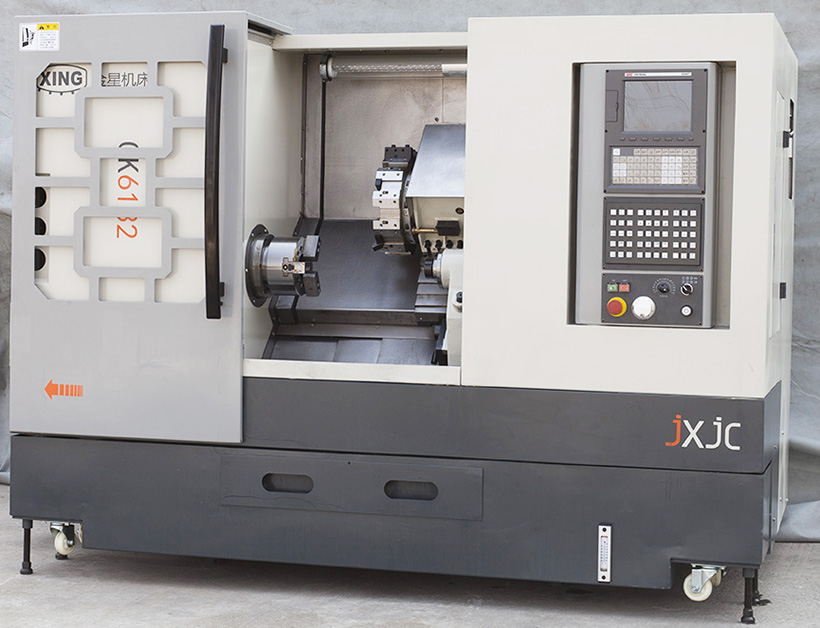

CK6132斜床身数控车床


可根据客户需求定制专机
  • 标准配置
  • 凯恩帝数控系统及驱动系统、液压卡盘、液压刀架、液压尾座、全密封防护系统、自动润滑系统、照明系统、冷却系统、随机工具及附件
  • 可选配置
  • 发那科、西门子、华中等数控系统、自动排屑器
  • 产品描述


    CK6132斜床身数控车床是两轴联动卧式半闭环全功能数控车床,采用机电液一体化设计,具有高精度、高刚性等特点。

    该机床主要用于车削直径在φ80mm以下的轴类零件和直径小于φ160mm的盘套类零件。当切削直径大于φ80mm时,一般用于小切削量的精加工和半精加工。

    CK6132斜床身数控车床尤其适合加工形状复杂的回转零件,能进行柱面、曲面、锥面、阶梯面的车削加工。不仅能进行外圆车削和内圆车削,还能进行各种内外螺纹的车削,也可进行钻孔、扩孔、铰孔和滚压加工。

    该机床不仅适合单件小批量加工,更适合大批量零件的加工。增加自动送料和自动上下料机构后,可实现棒料的自动切削;若增加自动上下料工业机器人或机械手,可实现自动加工乃至无人化操作。

    CK6132斜床身数控车床具有功能强大的内装PLC控制器及比较完善的RS232通讯接口。通过这些装置可以和工业机器人及上一级计算机管理构成柔性加工线进行无人化操作(即该机床也适合于用在自动柔性加工线上)。



    产品优势


    ⑴  机电液一体化设计,布局合理、结构紧凑、功能齐全;
    ⑵  全防护设计,造形美观,操作维修方便;
    ⑶  落地式水箱,清理维护方便,防漏性能好;
    ⑷  整体式床身,45°倾斜导轨,高刚性结构,排屑性能好;
    ⑸  配备高扬程、大流量水泵,能实现强力冷却;
    ⑹  两轴均采用直线滚动导轨,无间隙传动,刚性好、精度高;
    ⑺  配备高性能液压刀台,刚性好、精度高、工作可靠;
    ⑻  主轴为高刚性高速结构,采用变频电机驱动,可实现无级变速以及恒线速切削和高速切削;
    ⑼  标准型配备液压动力卡盘,也可按用户的要求安装套筒夹头,装夹工件方便、工作可靠;
    ⑽  X轴、Z轴和主轴均配备半闭环反馈装置;
    ⑾  各种联锁和保护功能齐全,工作安全可靠;
    ⑿配备高刚性的液压动力尾座和高精度的回转顶尖;
    ⒀集中式单线阻尼自动润滑系统,方便可靠;
    ⒁纵向丝杠在装配时已加预拉载荷,刚性好,能抵消热变形,提高了精度。


    技术参数


    参 数

            CK6132

    最大回转直径

    320mm

    最大切削直径

    130mm

    工作台上最大回转直径

    160mm

    最大顶尖距

    360mm

    主轴转速

    120-4000r/min

    最大纵向行程

    400mm

    最大横向行程

    110mm

    X轴快速移动速度

    24 m/min

    Z轴快速移动速度

    30 m/min

    主轴孔锥度

    MT6

    主轴通孔直径

    55mm

    液压卡盘通孔直径

    45mm

    尾座套筒直径/行程

    70/80mm

    尾座套筒锥孔

    MT3

    刀具数量

    10piece

    最大镗刀杆直径

    25mm

    主电机功率

    5.5KW

    最小设定单位(X/Z)

    0.001mm

    机床外形尺寸(长*宽*高)

      2200*1400*1600mm

    净重

    2200kg




    典型工件


    ss


    专机定制


    山东临沂金星机床有限公司原临沂机床厂,创建于1965年,是以研发、生产制造机电一体化数控机床产品和特色出口产品等为主营业务的国家级高新技术企业,具有年生产立式加工中心数控铣床数控车床、普通车床、车铣复合机床平面磨床等万余台的综合生产能力,企业通过ISO9001国际质量体系认证,享有自营进出口经营权,为国家级专精特新小巨人企业、中国专利山东明星企业,拥有省级企业技术中心、省级一企一技术中心。

    金星机床拥有多年专用机床制造经验,在通用数控机床基础上重新设计、工序集成,设计出差速器壳体专用机床、砂轮加工专用机床、曲轴加工专用机床、水表壳加工专用机床、航空插头专用机床和汽油机外壳倒角加工机床。生产效率提升的同时降低了人工成本。
